电池极耳焊接专用点焊机

产品类别：超声波点焊机

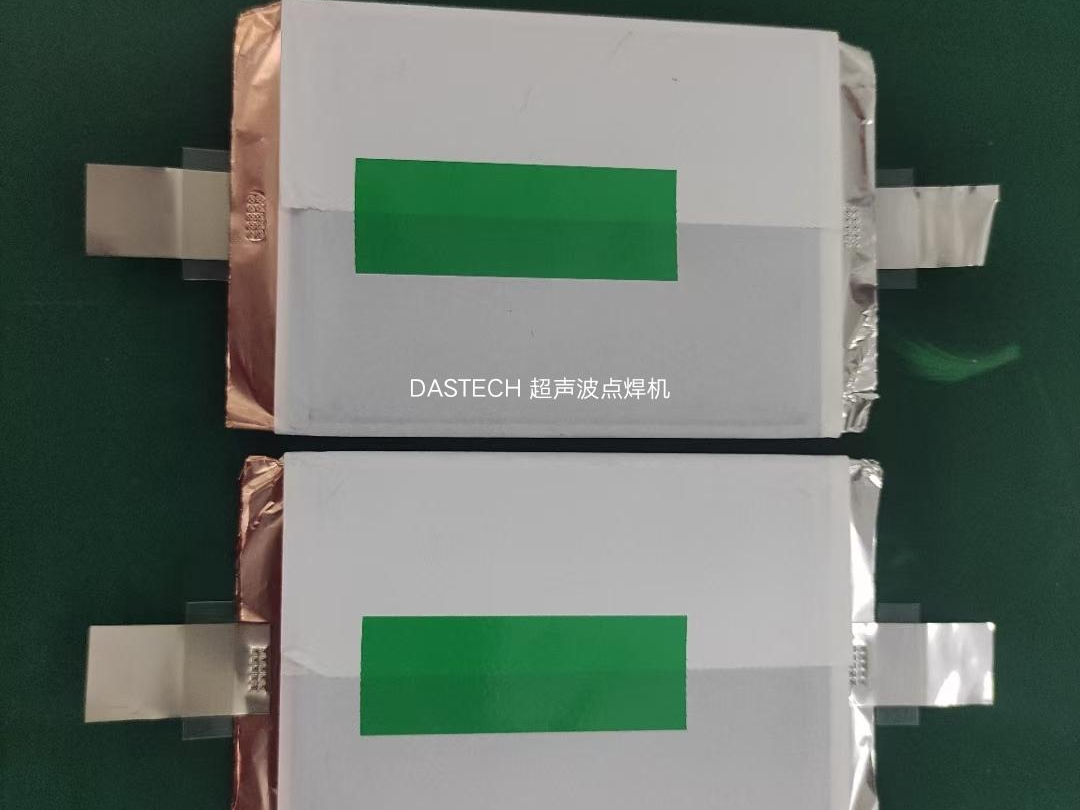

由达斯科技自主研发生产的超声波电池极耳焊接机，目前已广泛应用于新能源电池领域。
  • 电池极耳焊接专用点焊机

由达斯科技自主设计生产研发的电池极耳焊接专用点焊机：

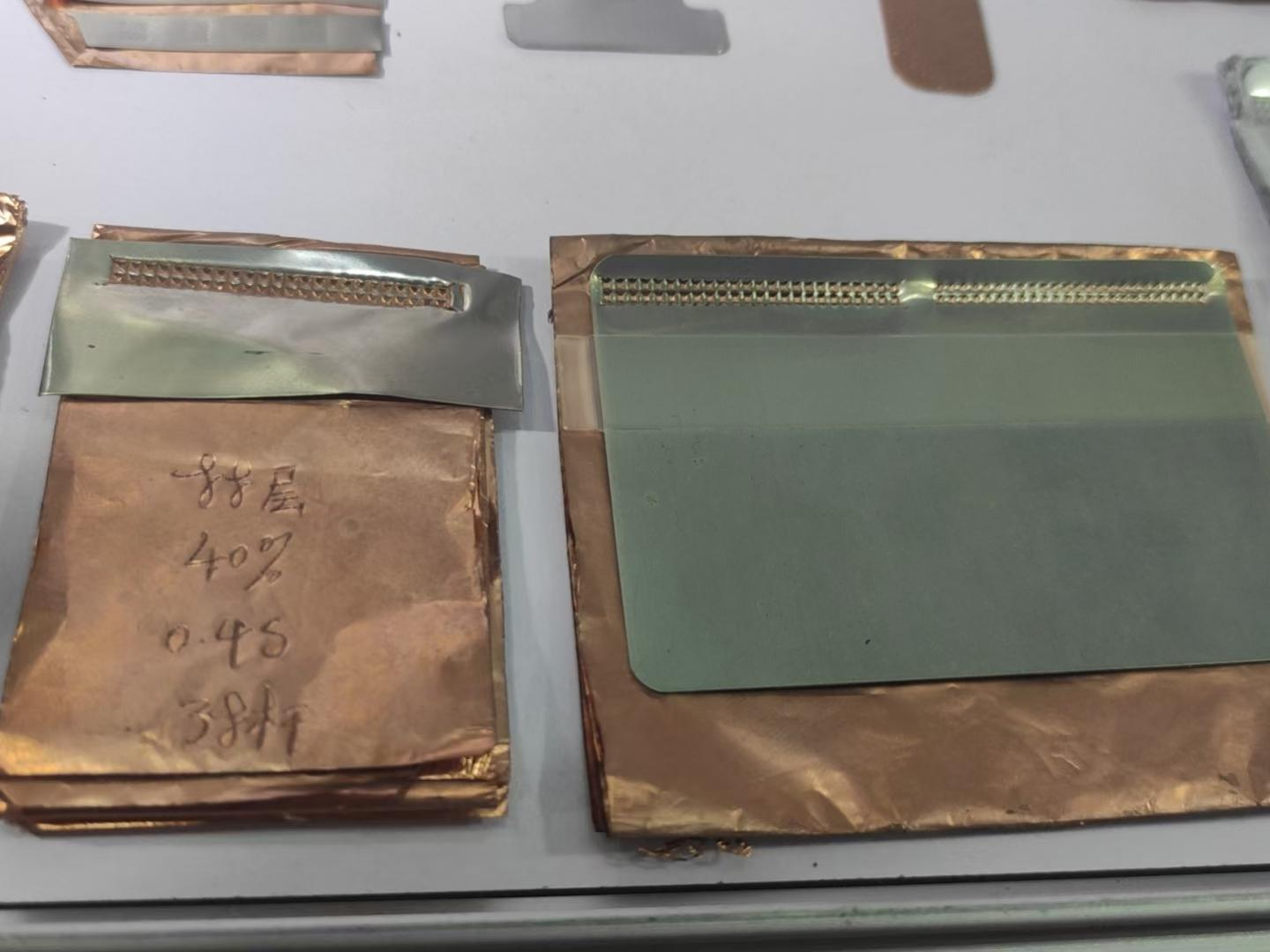

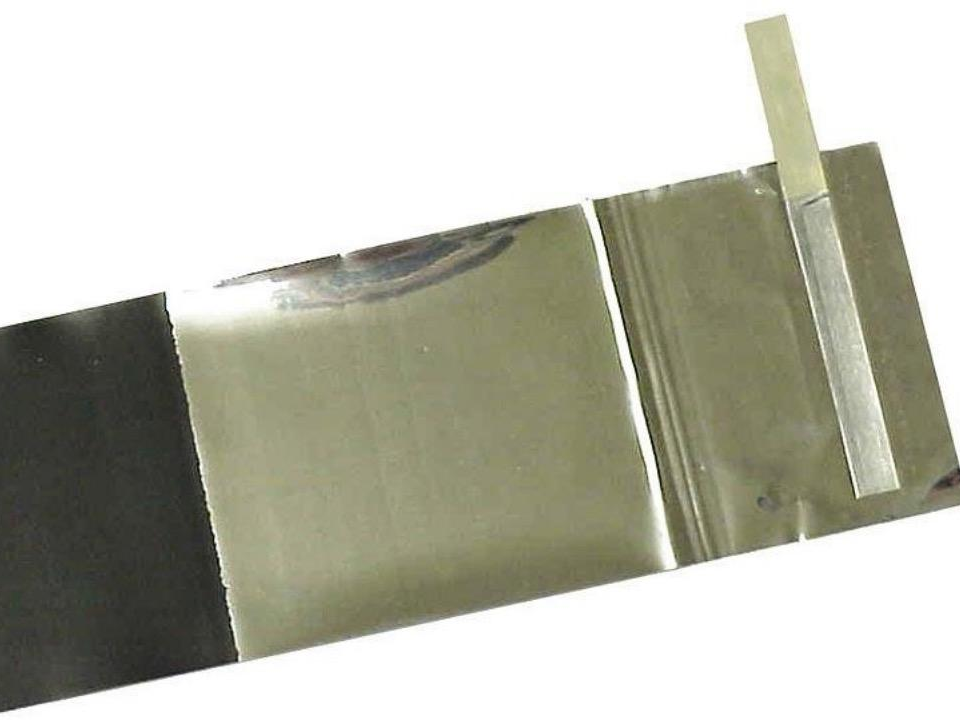

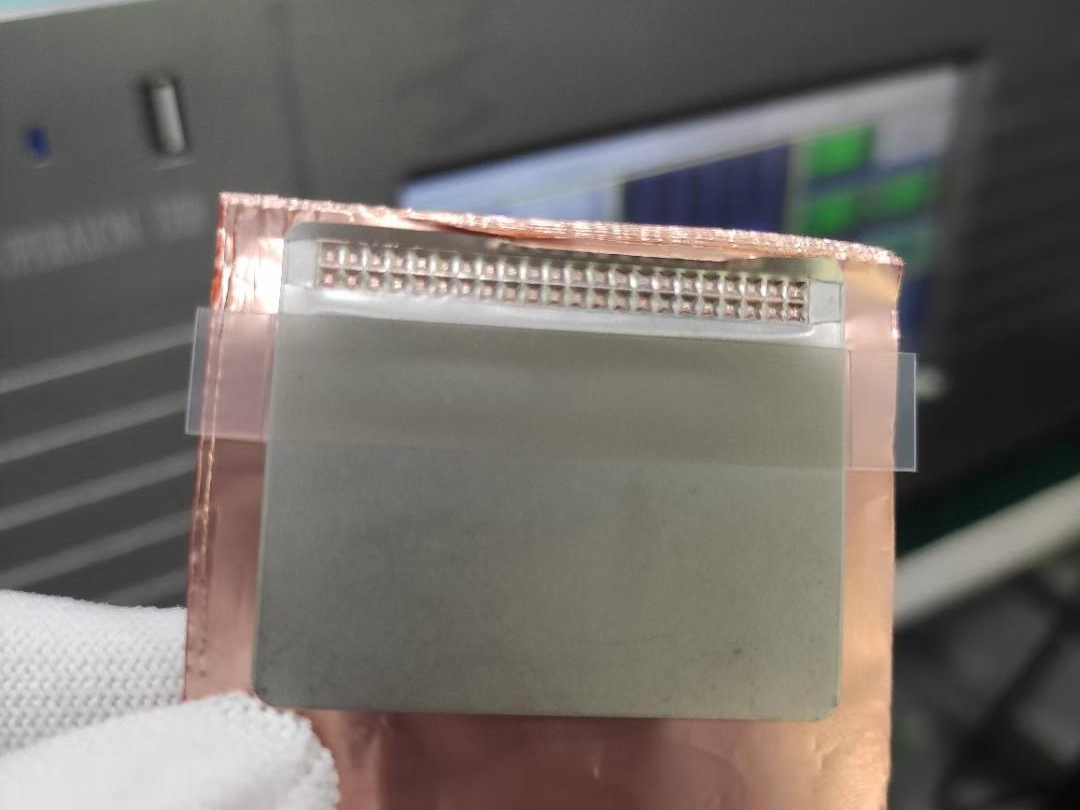

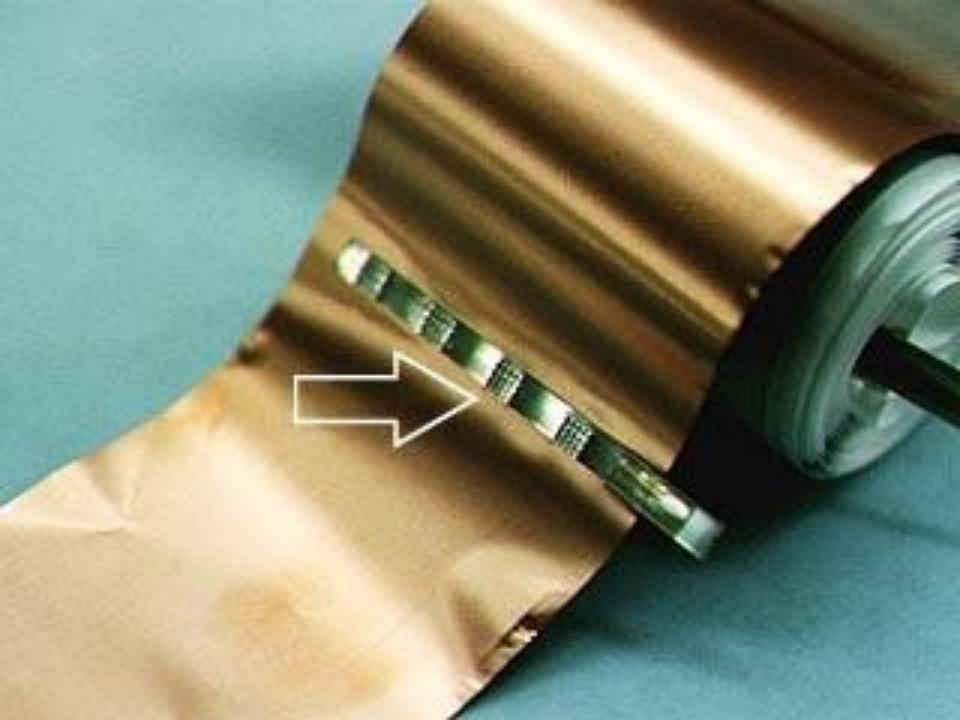

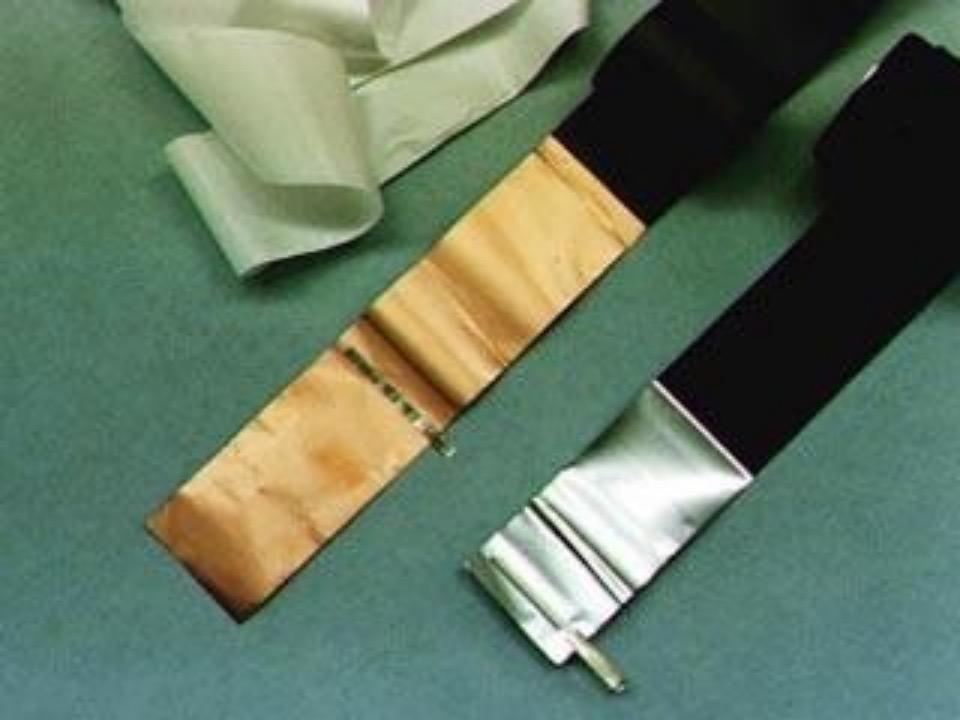

专为电池制造业设计的高效焊接设备，尤其适用于锂电池极耳的焊接。这种设备利用超声波高频振动原理，通过静压力将铜箔、铝箔或极耳等金属部件焊接在一起，形成牢固的连接。


焊接机构：

1.美国铝业公司7075系列高强度航空铝合金材料机身， 设备强度高，机构应用空间灵活。

2.四套重载型导轨滑块，重复精度高，运行顺畅。

3.超声波三联组共振系统可在机身内360度旋转，独特的夹持架构，更换焊接模具只需10分钟

精密机械行程限位。


设备优势：

1.结构强状的焊接机身。

2.超大功率的超声波焊接核心组件。

3.先进的软硬件控制系统。

4.快速和高质量焊接。

5.电阻极低。

6.无需预清洁。

7.应用广泛。

8.节能环保。


设备参数：

输出频率：

40KHZ

输出功率：

800W

额定电压：

220V±10%

工作行程：

30MM/50MM

语言系统：

中文/英文

驱动系统：

气动

最大输出压力：

1000N

气源：

0.2MPA～0.7MPA

气动元件品牌：

AIRTAC/FESTO

焊接时间：

0.05S～9.99S

能量模式：

0.1J～10000J

设备外形尺寸：

370MM*350MM*500MM

重量：

50KG


超声波核心：

1.自主研发数字式、超大功率、自动追频超声波发生器，稳定性可媲美欧美设备；国人的骄傲。

2.振幅自动补偿功能，功率输出稳定，焊接品质更可靠。

3.人机界面实时显示焊接频率、功率、能量。

4.五大保护功能：频率异常保护、电流保护、电压保护、功率过载保护、温度过高保护等多种不良警报；保护相应时间20毫秒，增强设备使用寿命。

5.自主研发超声波换能器，输出功率强劲、输出振幅稳定；P to P振幅值达到20微米。

6.钛合金材料打造的换能器与调幅器，多应用切换时拆卸方便，还不易损坏，调幅器多种增益可选。

7.可提供超长质保服务。


触控系统：

1.4.3寸彩色触控交互界面。

2.多核系统芯片，系统响应更迅速，采用功能强大的SIT超级智能控制系统。

3.拥有多种触发超声模式和焊接模式，满足客户各种设置需求。

4.可以储存99组产品焊接方案与数万组焊接输出数据。

5.具备焊接输出数据网络传输功能，可与客户MES系统相连，提供智能化的焊接品质过程管理与追溯功能。


焊接工装治具：

1.根据客户产品外型与焊接要求，独立设计每套焊接工装夹具。

2.超声波焊头材料均采用瑞典高速粉末钢制作。热处理硬度后可达到62~64度，兼具高耐磨硬性高韧性，让焊头使用寿命更长。

3.每个焊头均采用仿真软件分析， 确保最佳制作方案。

4.焊头中心频率：19950±100Hz。

5.焊头自身功率损失低于200W。

6.焊接粘座均采用日本进口模具钢材制作，充分保证其使用寿命。
