全功能超声波金属点焊机

产品类别：超声波点焊机

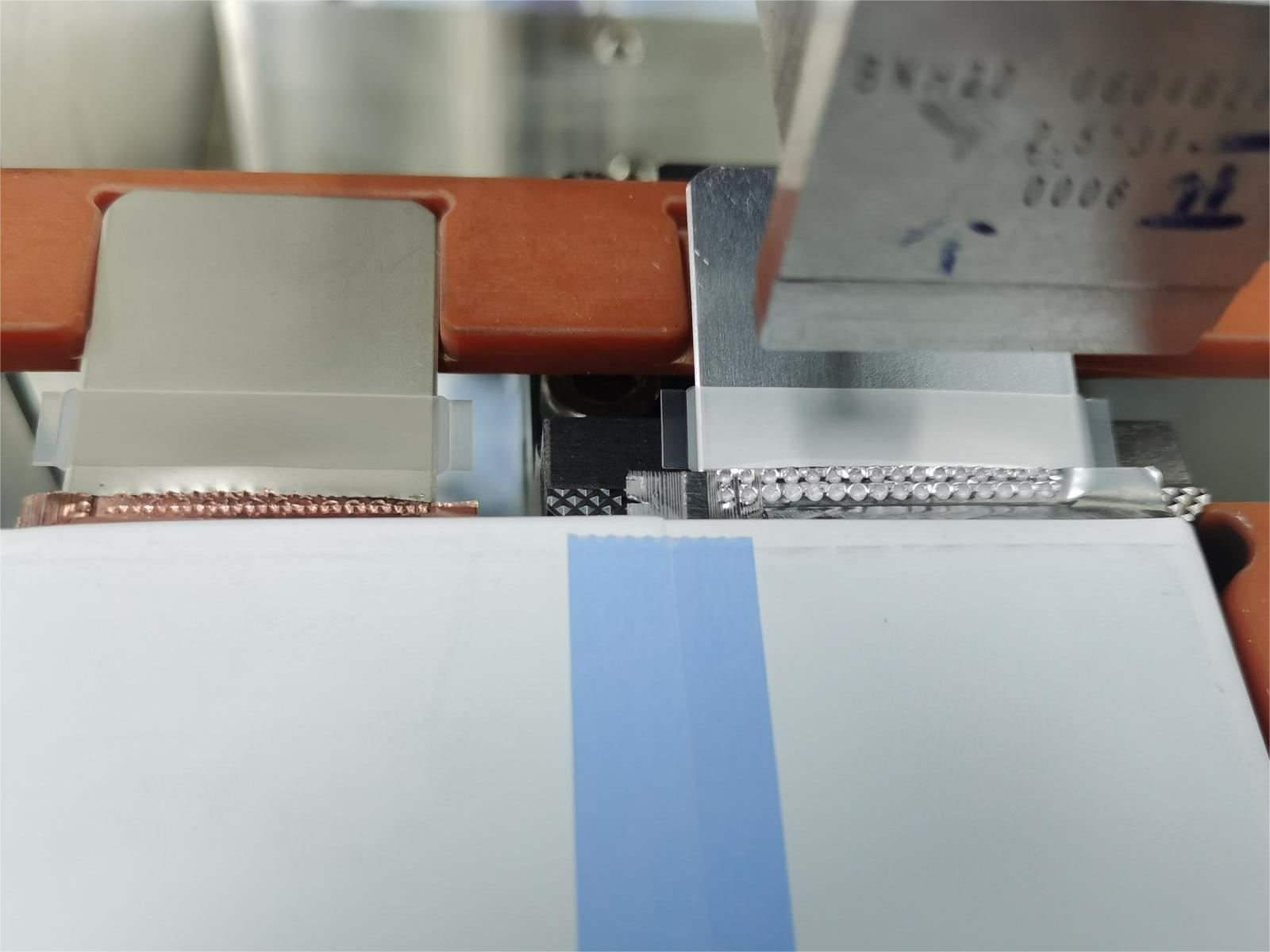

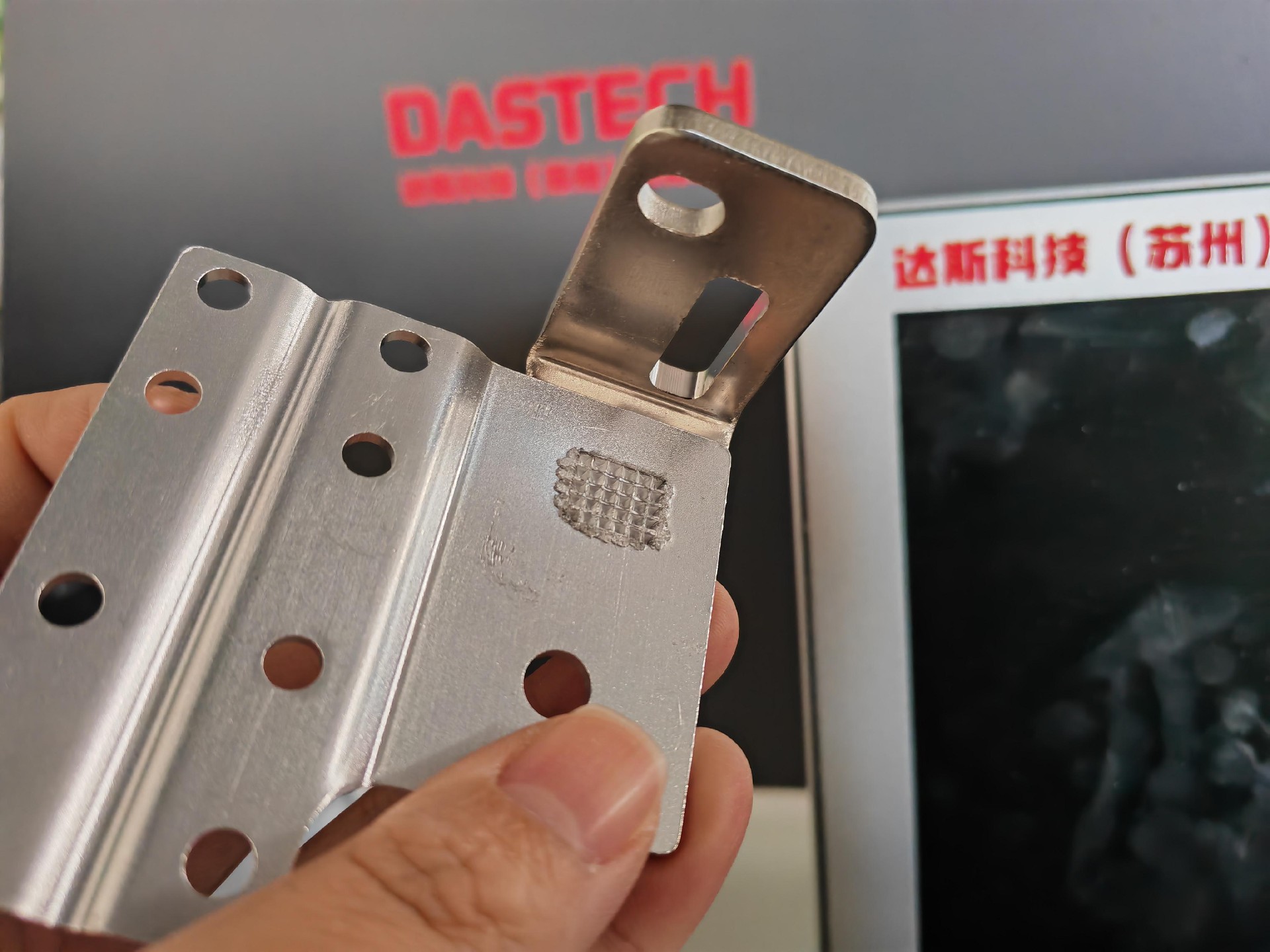

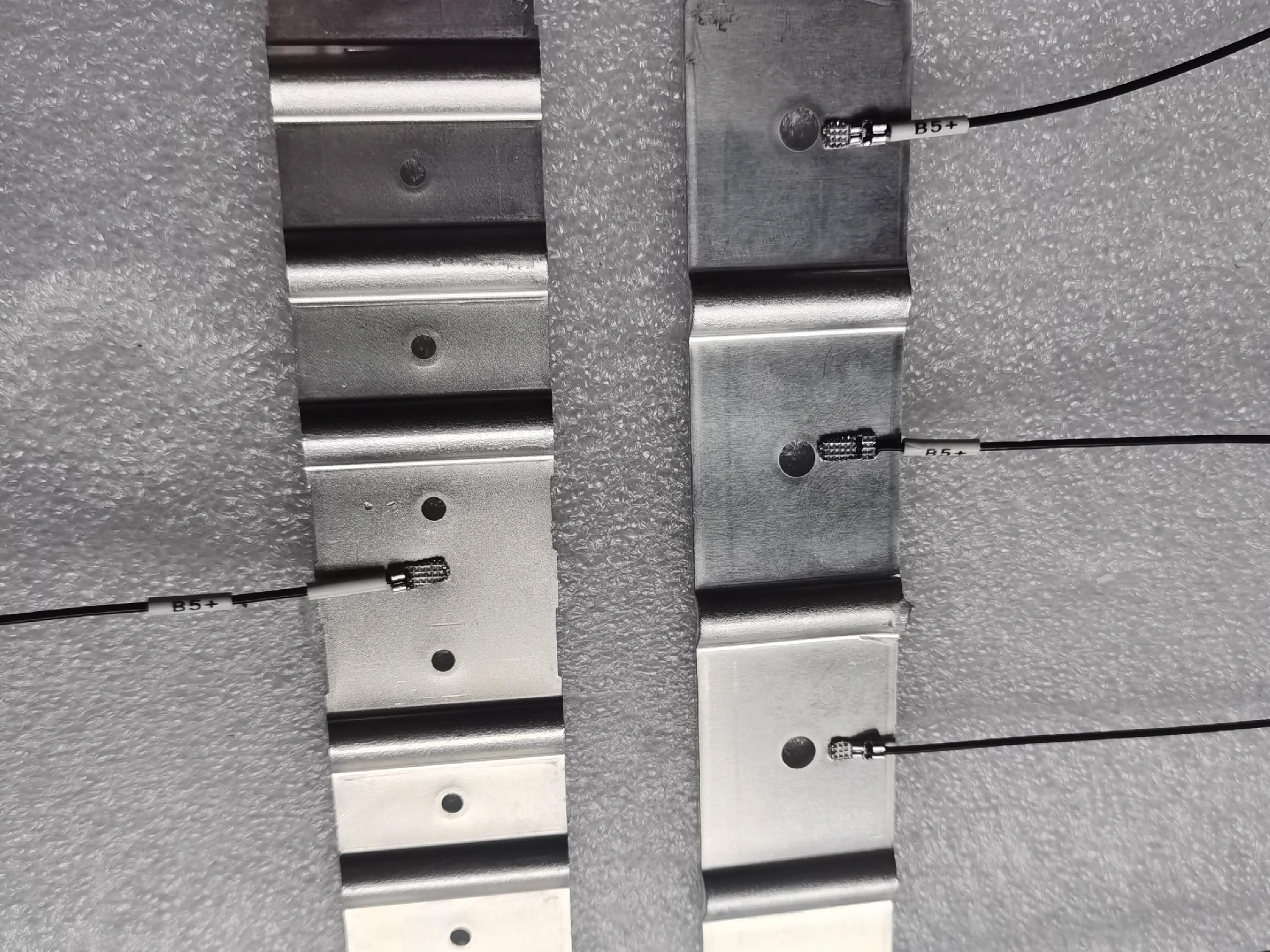

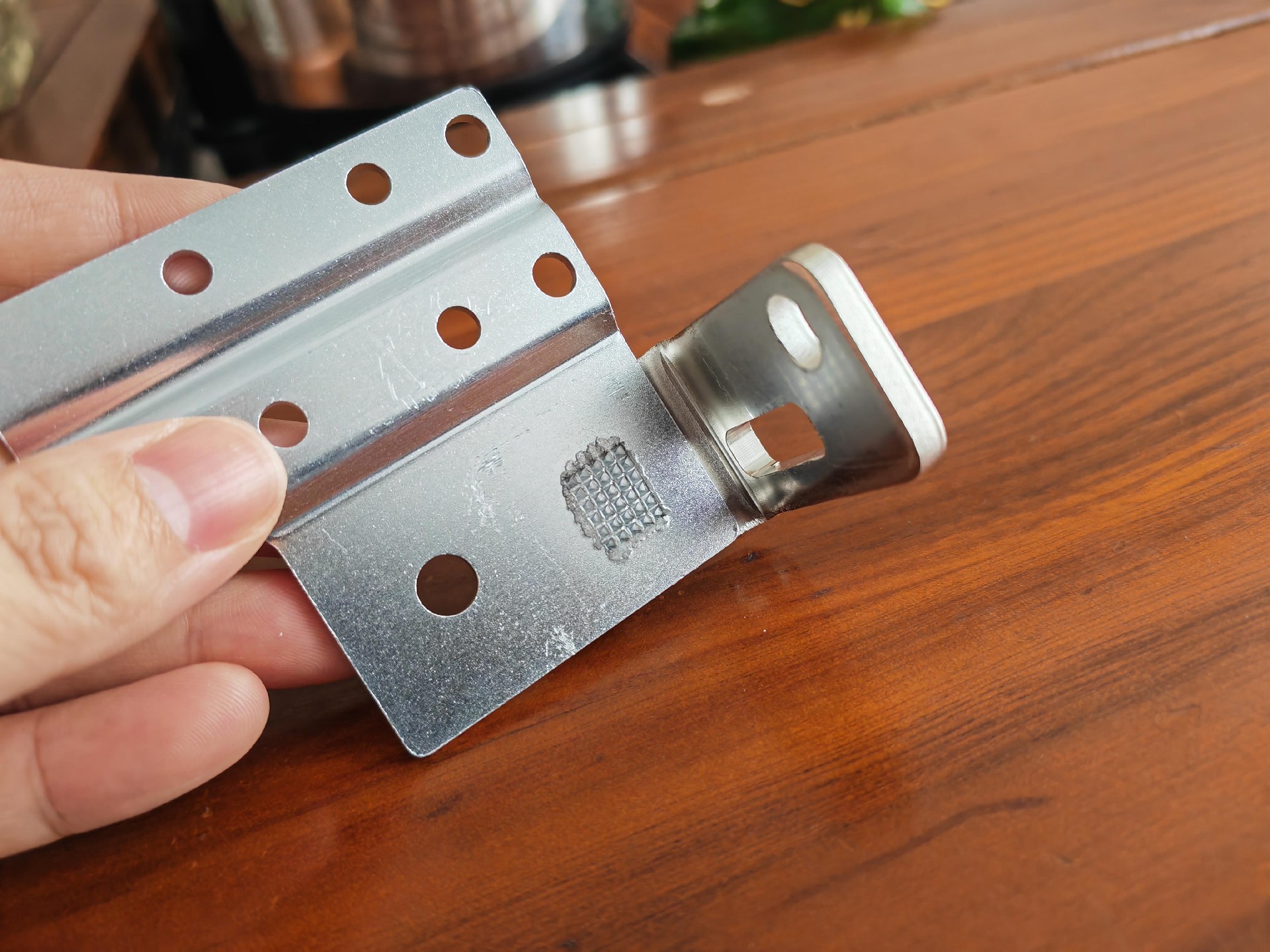

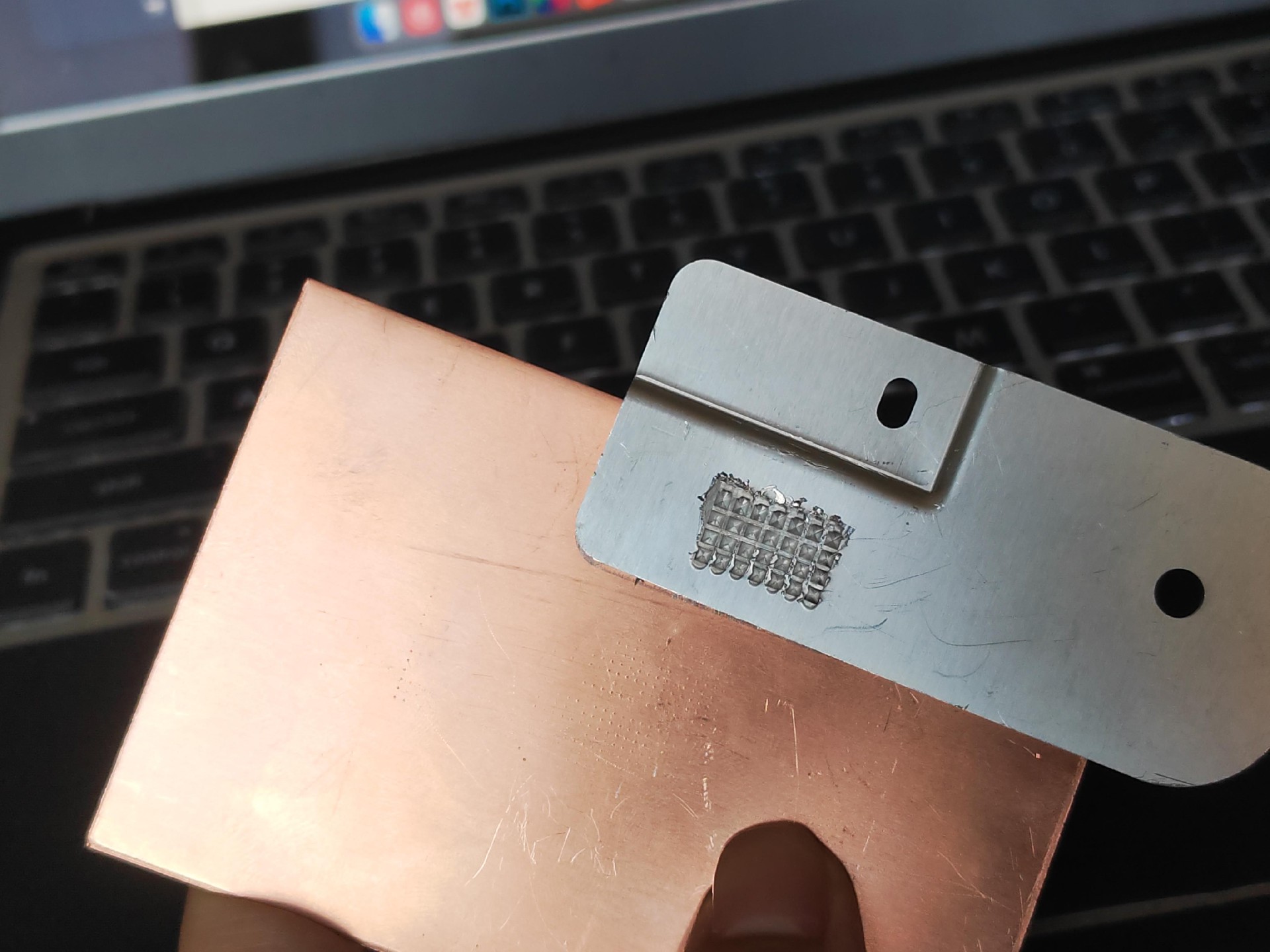

由达斯科技自主设计研发生产的全功能超声波金属点焊机主要应用于新能源领域、尤其是动力电池、储能电池、汽车高压线束、充电桩等产品、可轻松实现稳定的电连接工艺。特色功能：1、超大功率，最大功率可达12000W，目前最大可焊3.0mm厚度铜铝巴焊接。2、自动追频，焊接更稳定。3、五大保护功能，设备寿命更长久。4、多种超声及
  • 全功能超声波金属点焊机

由达斯科技自主设计生产研发的全功能超声波金属点焊机：

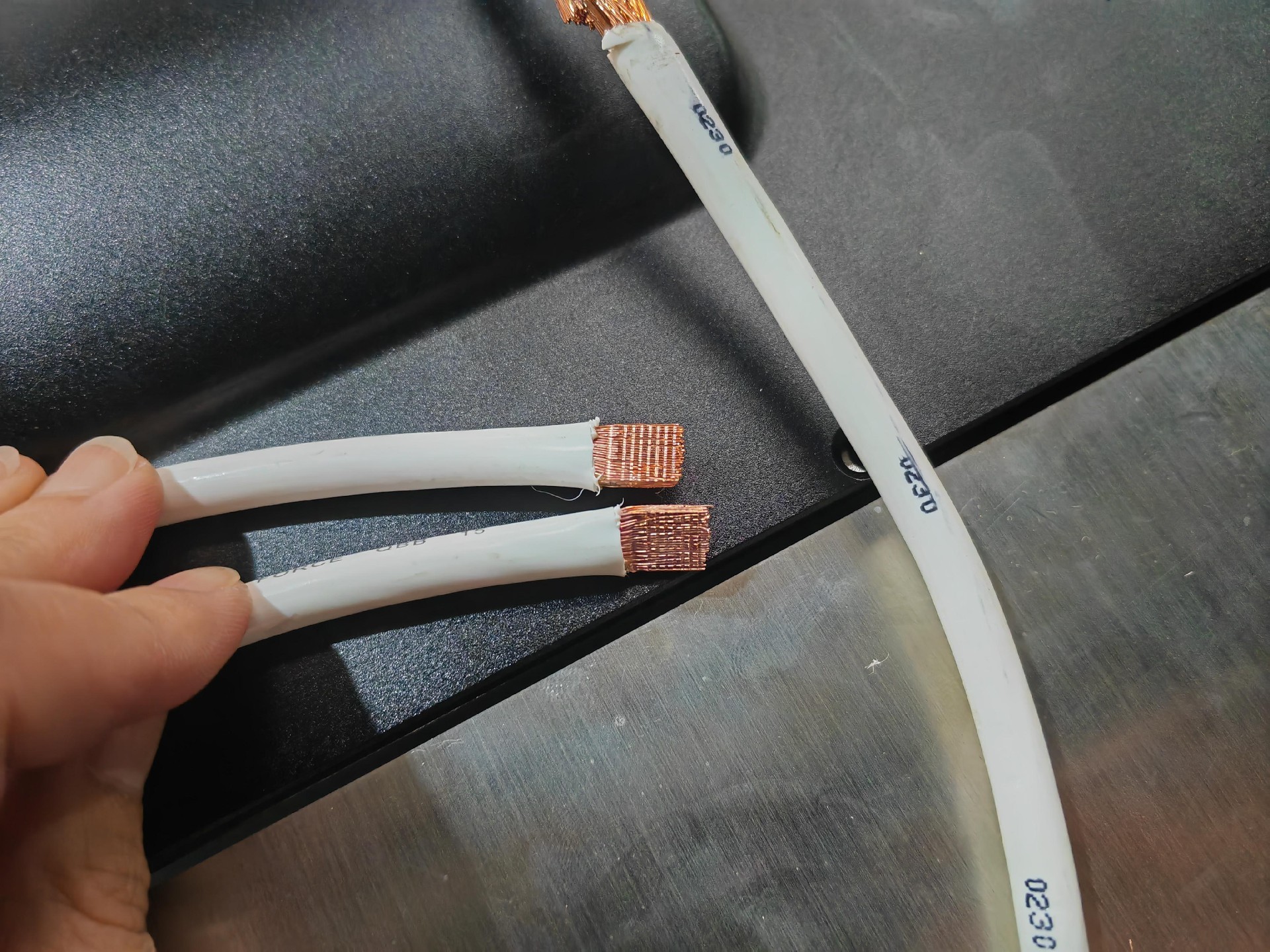

拥有着12000W超大功率，可焊接240平方及以下的线束端子，广泛应用于新能源领域、尤其是动力电池、储能电池、汽车高压线束、充电桩等产品、可轻松实现稳定的电连接工艺。


焊接机构：

1.美国铝业公司7075系列高强度航空铝合金材料机身， 设备强度高，机构应用空间灵活。

2.四套重载型导轨滑块，重复精度高，运行顺畅。

3.超声波三联组共振系统可在机身内360度旋转，独特的夹持架构，更换焊接模具只需10分钟

精密机械行程限位。


设备优势：

1.结构强状的焊接机身。

2.超大功率的超声波焊接核心组件。

3.先进的软硬件控制系统。

4.快速和高质量焊接。

5.电阻极低。

6.无需预清洁。

7.应用广泛。

8.节能环保。


设备参数：

20KHZ6000W超声波金属焊接机设备参数表

超声波频率：

20KHZ

超声波功率：

6000W

额定输入电压：

380V±10%

工作行程：

30MM/50MM

语言系统：

中文/英文

驱动系统：

伺服/气动

气源：

0.2MPA～0.7MPA

气动元件品牌：

AIRTEC/FESTO

焊接时间：

0.05S～9.99S

能量模式：

0.1J～30000J

设备外形尺寸：

600MM*325MM*560MM

重量：

120KG

通讯方式：

标准串口协议

工作方式：

离线单工位，人工上下料


功能配置：

20KHZ6000W超声波金属焊接机功能配置表

功能/型号

标配

DAS-2060M

高配

DAS-2060MH

顶配

DAS-2060MT

能量焊接模式

√

√

√

时间焊接模式

√

√

√

自动追频

√

√

√

气动配件

AIRTAC

FESTO

FESTO

频率异常保护

√

√

√

电流过大保护

√

√

√

电压过高保护

√

√

√

功率过载保护

√

√

√

温度过高保护

√

√

√

压力触发

×

√

√

焊接深度监控

×

√

√

气动元件拓展功能

×

√

√

焊接数据记录

√

√

√

MES功能

可选

可选

√

工控机

可选

可选

√

安全防护

（带豪华工作台）

可选

√

√



超声波核心：

1.自主研发数字式、超大功率、自动追频超声波发生器，稳定性可媲美欧美设备；国人的骄傲。

2.振幅自动补偿功能，功率输出稳定，焊接品质更可靠。

3.人机界面实时显示焊接频率、功率、能量。

4.五大保护功能：频率异常保护、电流保护、电压保护、功率过载保护、温度过高保护等多种不良警报；保护相应时间20毫秒，增强设备使用寿命。

5.自主研发超声波换能器，输出功率强劲、输出振幅稳定；P to P振幅值达到20微米。

6.钛合金材料打造的换能器与调幅器，多应用切换时拆卸方便，还不易损坏，调幅器多种增益可选。

7.可提供超长质保服务。


触控系统：

1.10寸彩色触控交互界面。

2.多核系统芯片，系统响应更迅速，采用功能强大的SIT超级智能控制系统。

3.拥有多种触发超声模式和焊接模式，满足客户各种设置需求。

4.可以储存99组产品焊接方案与数万组焊接输出数据。

5.具备焊接输出数据网络传输功能，可与客户MES系统相连，提供智能化的焊接品质过程管理与追溯功能。

6.高配/顶配版触控界面：对比于基础版新增相对深度、绝对对深度数据、焊接曲线。



焊接工装治具：

1.根据客户产品外型与焊接要求，独立设计每套焊接工装夹具。

2.超声波焊头材料均采用瑞典高速粉末钢制作。热处理硬度后可达到62~64度，兼具高耐磨硬性高韧性，让焊头使用寿命更长。

3.每个焊头均采用仿真软件分析， 确保最佳制作方案。

4.焊头中心频率：19950±100Hz。

5.焊头自身功率损失低于200W。

6.焊接粘座均采用日本进口模具钢材制作，充分保证其使用寿命。
