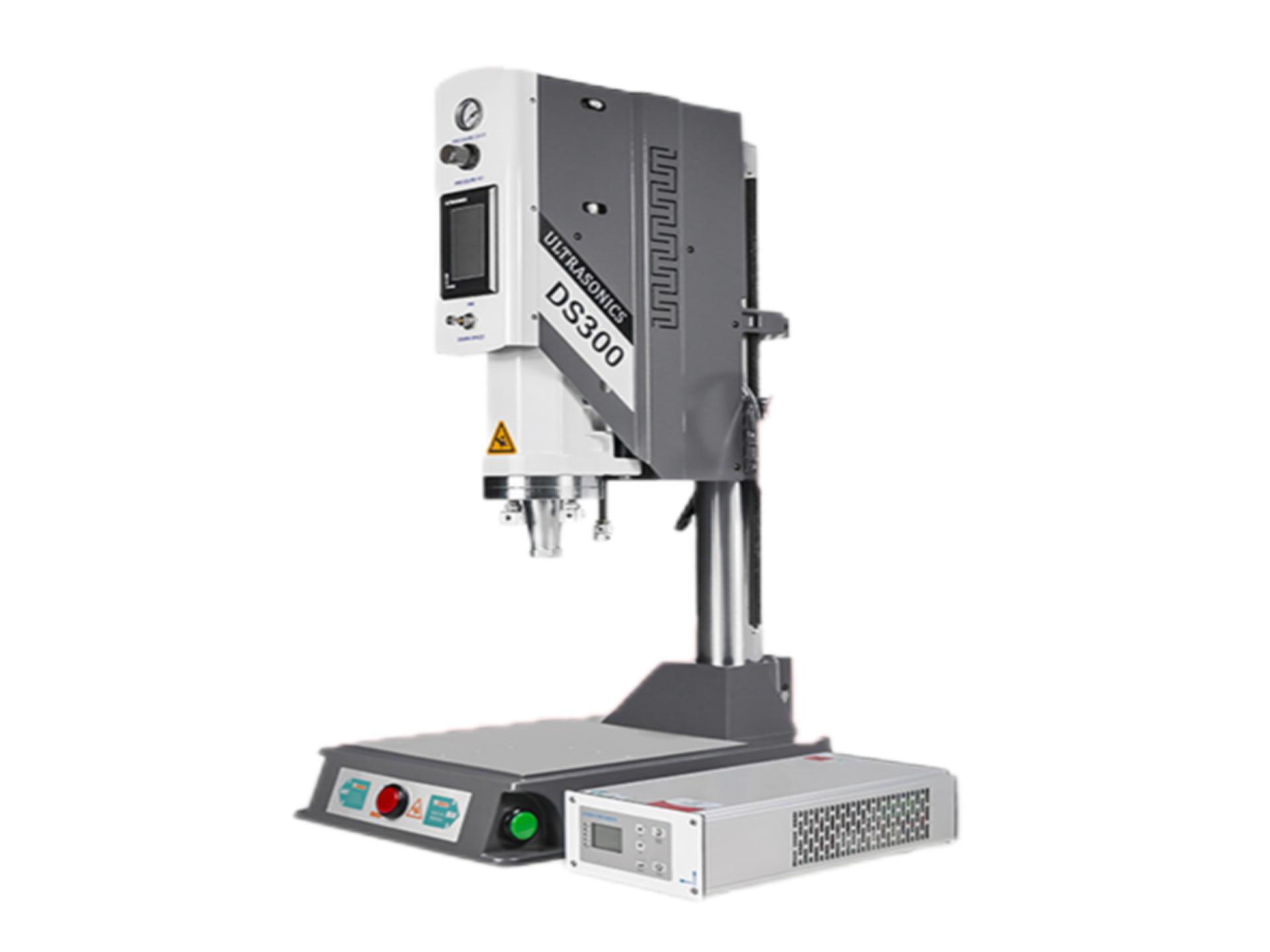

DS系列超声波焊接机

产品类别：超声波塑焊机

输出频率：40KHZ～15KHZ额定输出功率：1000W～4000W语言：中/英额定电压：AC200-240V行程：100MM额定电流：15A时间焊接范围：0.05S~10S能量焊接模式：能量精度1H环境温度：5~50摄氏度气源要求：清洁干的压缩空气压力最大7KG最大输出压力：1.69KN重量：135KG气动品牌：可选配费斯托(标配)/亚德客主要功能：1.全系
  • DS系列超声波焊接机

由达斯科技自主设计生产研发的DS系列超声波焊接机：

主要应用于新能源、汽车电子、医疗器械、家电、日化、玩具、文具、3C电子、光伏半导体、食品包装等领域的高质量连接。


主要功能：

1.实时自动追频

2.振幅可调10%~100%

3.振幅有效补偿

4.振幅分阶输出

5.相位保护

6.电压保护

7.电流保护

8.过温保护

9.过载保护

10.时间、能量、接地三种焊接模式

11.圆形立柱

12.手摇升降


焊接机构：

1.美国铝业公司7075系列高强度航空铝合金材料机身，设备强度高,机构应用空间灵活。

2.四套重载型导轨滑块,重复精度高,运行顺畅。

3.超声波三联组共振系统可在机身内360度旋转，独特的夹持架构,更换焊接模具只需10分钟。

4.精密机械行程限位。


焊接原理：

超声波焊接是通过超声波发生器将 50/60 赫兹电流转换成 15、20、30 或 40 KHz 高频电能输出给换能器的压电陶瓷使换能器产生同等频率的机械震动,随后机械运动通过一套可以改变振幅的变幅杆装置传递到焊头。焊头将接收到的振动能量传递到待焊接工件的接合部,在该区域,振动能量被通过摩擦方式转换成热能,将产品熔接。


设备参数：

输出频率：

20KHZ

输出功率：

2000W

3000W

额定电压：

220V±10%

额定电流：

15A

时间焊接范围：

0.05S~10S

能量焊接模式：

能量精度1J

环境温度：

5~50摄氏度

气源要求：

0.2-0.7Mpa

最大行程：

100MM

重量：

 85KG /175KG

设备外形尺寸：

780*900*1800MM（最高）


焊接工装夹具：

1.根据客户产品外型与焊接要求,独立设计每套焊接工装夹具。

2.超声波焊头材料均采用瑞典高速粉末钢制作。热处理硬度后可达到62~64度,兼具高耐磨硬性高韧性,让焊头使用寿命更长。

3.焊头自身功率损失低于200W。

4.焊接粘座均采用日本进口模具钢材制作,充分保证其使用寿命。
